私人电影网在线天堂观看,91影视在线观看,在线激情网址,国产国拍亚洲精品mv在线观看

研發(fā)、生產(chǎn)陶瓷研磨球,一站式解決方案!? ? ? ? ? ? ? ? ? ? ? ? ??
耐磨損 抗沖擊,指導(dǎo)用戶選型!
我們提供滿意的售后保障!
  • 1
  • 1
  • 耐磨陶瓷球
  • 萍鄉(xiāng)蜂窩陶瓷蓄熱體廠家
公告:
  • 歡迎光臨!
聯(lián)系我們Contact us

司:萍鄉(xiāng)金瑞新材料有有限公司

址:江西省萍鄉(xiāng)市湘東區(qū)下埠陶瓷工業(yè)園區(qū)

聯(lián)系人:盧經(jīng)理

話:0799-3495302

機(jī):19907090556

箱:1028570031@qq.com

請掃碼加微信,業(yè)務(wù)、售后無憂?

加熱爐蓄熱體堵塞原因分析及解決方法

來源:|作者:金瑞 |發(fā)布時(shí)間:2021-03-26 |次瀏覽
蓄熱體有陶瓷小球、蜂窩體之分。陶瓷小球一般直徑為8~32mm,比表面積600m2/m3,材質(zhì)有莫來石、高鋁、粘土;蜂窩陶瓷蓄熱體目前廣泛使用的幾何尺寸大多為100mm100mm,蜂窩孔尺寸為4m
蓄熱式加熱爐采用的空氣、煤氣預(yù)熱方式和排煙方式,充分利用煙氣中的熱量,通過蓄熱裝置將空氣、煤氣預(yù)熱到1000℃左右,排煙溫度降至200℃以下,改變常規(guī)加熱爐預(yù)熱溫度低、排煙溫度高、熱效率低的難題。蓄熱式加熱爐可以將熱值較低的高爐煤氣作為加熱燃料,燃燒充分、熱效率可達(dá)65%以上,節(jié)能效果非常顯著,是目前軋鋼廠主要的節(jié)能措施和發(fā)展方向[1]。
包鋼長材廠1#線加熱爐為2013年改建投產(chǎn),采
用流行的爐型———空氣、煤氣雙蓄熱燒嘴式加熱爐,發(fā)揮了自動(dòng)化程度高,噸鋼燃耗低,排放污染低的勢,但投產(chǎn)一段時(shí)間發(fā)現(xiàn)一些工藝技術(shù)問題,如換熱效果下降,爐壓大,噸鋼燃耗升高。打開蓄熱燒嘴發(fā)現(xiàn)蓄熱體堵塞嚴(yán)重,換蓄熱體5個(gè)月后這些問題又陸續(xù)出現(xiàn)。針對這一問題,進(jìn)行深入調(diào)查研究,采取一系列工藝化和技術(shù)改進(jìn)措施,將蓄熱體換周期延長到12個(gè)月以上,現(xiàn)該加熱爐運(yùn)行狀態(tài)良好。
1蓄熱式加熱爐的工作原理
蓄熱燒嘴一般成對工作,空氣、煤氣經(jīng)過換向器進(jìn)入一側(cè)蓄熱燒嘴,通過蓄熱體時(shí)常溫的空氣、煤氣被加熱到1000℃左右進(jìn)入爐內(nèi)進(jìn)行彌漫混合燃燒,產(chǎn)生的高溫?zé)煔馔ㄟ^另一側(cè)蓄熱燒嘴將熱量傳遞到蓄熱體上,煙氣溫度由1100~1200℃降到200℃以下,由引風(fēng)機(jī)排出廠房外。經(jīng)過40~90s
時(shí)間,換向器將蓄熱燒嘴在工作狀態(tài)Ⅰ和Ⅱ(圖1)之間自動(dòng)轉(zhuǎn)換使一個(gè)處于燃燒狀態(tài),而另一個(gè)處于排煙狀態(tài),就這樣往復(fù),從而將高溫?zé)煔庵?0%的熱量由空氣及煤氣重新帶入爐內(nèi),從而達(dá)到高效節(jié)能的目的[2]。

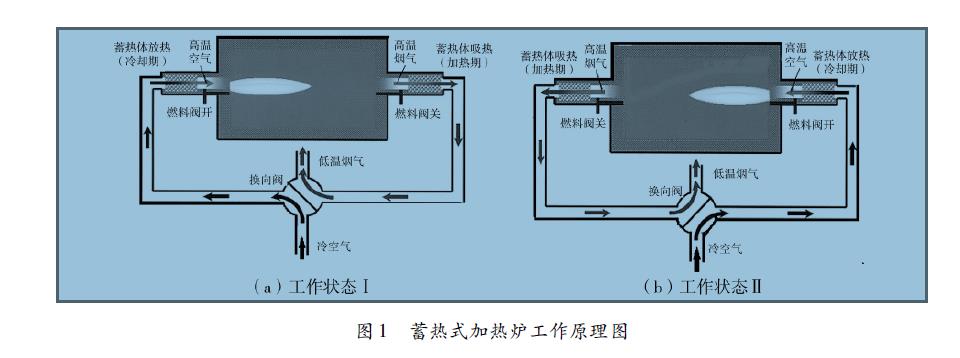

蓄熱式加熱爐工作原理圖
2蓄熱體
蓄熱體有陶瓷小球、蜂窩體之分。陶瓷小球一般直徑為8~32mm,比表面積600m2/m3,材質(zhì)有莫來石、高鋁、粘土;蜂窩陶瓷蓄熱體目前廣泛使用的幾何尺寸大多為100mm×100mm,蜂窩孔尺寸為4mm×4mm,壁厚1mm左右,比表面積1000m2/m3。材質(zhì)主要有剛玉、高鋁、堇青石等(圖2)。

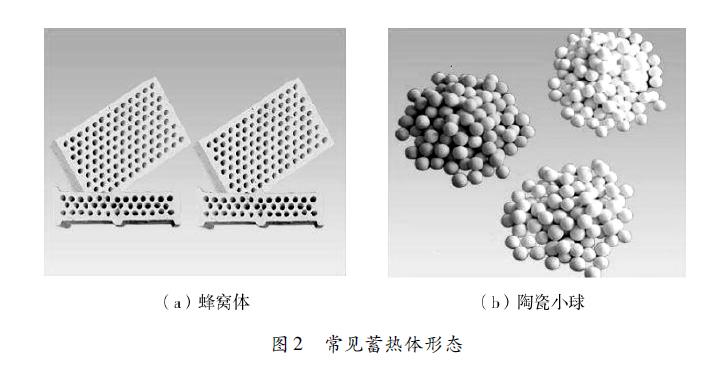

常見蓄熱體形態(tài)
蓄熱體的布置按照氣體流經(jīng)蓄熱體的方向分為豎流與平流。豎流式存在氣體進(jìn)入蓄熱室下方集氣箱后由下而上流經(jīng)蓄熱體,易引起氣流分布不均的缺點(diǎn),而平流式具有氣體通過蓄熱體時(shí)壓力損失小、基本沒有偏流現(xiàn)象的點(diǎn)。
長材廠1#線加熱爐選用的蓄熱式燒嘴是近年來國內(nèi)較為先進(jìn)的燃燒設(shè)備,蓄熱體孔型為蜂窩正六邊形,按孔徑分為4mm(空氣)和5mm(煤氣)兩種規(guī)格,壁厚1mm,材質(zhì)為剛玉莫來石。蓄熱體在蓄熱裝置內(nèi)為平流布置,排煙效果好,沿程阻力損失少,蓄熱體蓄熱、放熱均勻平穩(wěn),熱效率高。但由于蓄熱體蜂窩孔徑較小,在使用時(shí)易造成堵塞,影響加熱爐的正常工作和節(jié)能效果。
3蓄熱體堵塞原因分析
蓄熱體堵塞物從現(xiàn)場實(shí)際檢查發(fā)現(xiàn)有泥狀混合物、粉塵板結(jié)塊、氧化鐵皮板結(jié)塊、耐火材料粉塵板
結(jié)塊,煤氣雜質(zhì)混合物等,原因分析如下。
(1)爐膛壓力控制不當(dāng)、調(diào)節(jié)滯后。爐膛壓力對加熱爐運(yùn)行十分重要,爐壓過小會(huì)造成煙氣中粉塵增多,特別是停軋檢修時(shí),沒有采取正確的調(diào)整方法,沒有及時(shí)關(guān)小各段排煙總閥及排煙風(fēng)機(jī)的控制閥門,造成抽力相對、爐膛壓力長時(shí)間過低,將爐內(nèi)大顆粒粉塵尤其是氧化鐵皮粉末吸入蓄熱體,與蓄熱體形成低熔點(diǎn)化合物后,再與廢氣中的灰塵結(jié)合,造成堵蓄熱體堵塞,見圖3(a)。
(2)排煙溫度控制不合理。排煙溫度過低,造成煙氣中的水蒸汽通過蓄熱體后液化留存于蓄熱箱內(nèi)與煙氣中的粉塵混合形成泥滴,一部分沉積在蓄熱體外側(cè)下部,逐漸增多,另一部分在換向時(shí)進(jìn)入蓄熱體因溫度升高泥滴發(fā)生板結(jié),粘附在蓄熱體上,堵塞蓄熱體;排煙溫度過高,蓄熱體在換向周期內(nèi)不能降到合理溫度,將蓄熱體內(nèi)的低熔點(diǎn)物質(zhì)融化、板結(jié),進(jìn)而將蓄熱體燒損、破碎,煙氣通過,造成粉塵聚集堵塞蓄熱體,見圖3(b)。

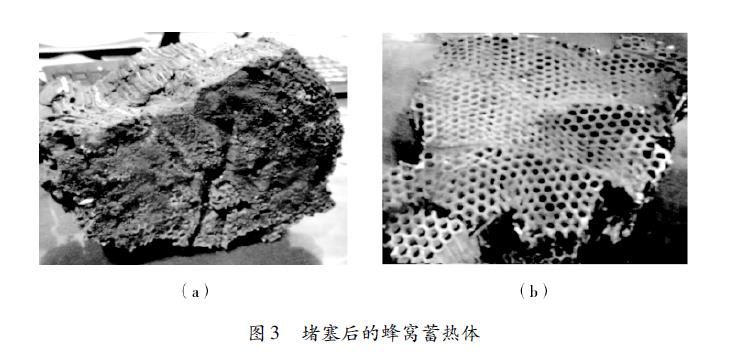

堵塞后的蜂窩蓄熱體
(3)爐內(nèi)燃燒時(shí)空燃比控制不合理。空燃比控制不合理,造成煤氣不能完全燃燒,特別是煤氣熱值或壓力波動(dòng)時(shí)調(diào)整不及時(shí)或調(diào)整錯(cuò)誤,爐內(nèi)未燃燒的煤氣進(jìn)入蓄熱體內(nèi)燃燒,燃燒產(chǎn)物直接凝結(jié)在蓄熱體壁上,并將蓄熱體內(nèi)的低熔點(diǎn)化合物燒化,將蓄熱體燒損、破碎,堵塞蓄熱體。
(4)煤氣內(nèi)雜質(zhì)過多。包鋼長材廠1#線加熱爐使用的為髙、焦混合煤氣。其中焦?fàn)t煤氣因成分復(fù)雜,凈化后仍然含有焦油、苯、含硫化合物、水蒸汽等雜質(zhì),在進(jìn)入蓄熱裝置時(shí)沉積在蓄熱體上,經(jīng)過換向過程,可燃成分燃燒將產(chǎn)物與不可燃成分燒結(jié)在蓄熱體上,堵塞蓄熱體[3]。
(5)蓄熱體安裝、縫隙封堵不規(guī)范。蓄熱體安裝時(shí),安裝錯(cuò)誤造成“斷路”使煙氣排放通道,粉塵聚集堵塞蓄熱體;蓄熱體組合時(shí),選擇尺寸錯(cuò)誤造成蓄熱體之間出現(xiàn)大量縫隙,形成局部“突擴(kuò)管”煙氣通過時(shí)產(chǎn)生渦流,局部阻力,煙氣流速放緩,造成粉塵顆粒沉積,堵塞蓄熱體。蓄熱體安裝后,上部縫隙封堵不嚴(yán)密,從而縫隙變成微煙道,煙氣有從阻力小的通道通過的特性,因此一定量煙氣從上部縫隙處竄出,易燒壞燒嘴箱體結(jié)構(gòu),致使蓄熱體排煙不均勻,蓄熱體上部煙氣速度快,而蓄熱體下部煙氣速度慢,較大的粉塵顆粒易沉積與蓄熱體粘連,造成蓄熱體堵塞。
(6)加熱爐檢修后爐膛雜物多。加熱爐檢修后,爐膛清理不,尤其是石棉氈等含有纖維的保溫材料沒有清理干凈,爐溫升高后將其燒成粉狀,蓄熱燒嘴工作時(shí),吸入蓄熱體的纖維粉末變成了過濾網(wǎng),不斷地阻擋粉塵,后造成蓄熱體完全堵塞。
4蓄熱體堵塞的危害
蓄熱體是空氣、煤氣進(jìn)入爐內(nèi)燃燒和爐內(nèi)煙氣排出爐外的通道,也是實(shí)現(xiàn)常溫空氣、煤氣與高溫?zé)煔膺M(jìn)行熱交換的媒介,因此蓄熱體堵塞后直接影響加熱爐正常工作,降低加熱爐熱效率。
(1)蓄熱體堵塞后,爐壓調(diào)節(jié)困難,正常生產(chǎn)時(shí)爐壓經(jīng)常為50Pa以上。爐壓過大時(shí)將有大量高溫爐氣溢出爐外,惡化勞動(dòng)環(huán)境,縮短加熱爐壽命。當(dāng)爐壓為+10Pa時(shí),100mm直徑的孔洞逸氣熱損失為380000kJ/h。爐內(nèi)大量本應(yīng)供給鋼坯的熱量溢出損失,造成燃料用量的增加,噸鋼燃耗居高不下[4]。
(2)蓄熱體堵塞后,換熱面積減少,煙氣換熱量減小,外排熱量增加,熱效率下降,排煙溫度高,經(jīng)常報(bào)警,控制困難,蓄熱裝置時(shí)常因溫度報(bào)警自我保護(hù)而停止工作,影響加熱爐的正常生產(chǎn)。
(3)蓄熱體堵塞后,換熱面積減少,空氣、煤氣獲得的熱量減少,無法達(dá)到預(yù)熱溫度,加熱爐升溫困難,被迫需要高熱值的焦?fàn)t煤氣,進(jìn)一步堵塞蓄熱體形成惡性。
5蓄熱體堵塞解決方法
5.1化操作
(1)生產(chǎn)操作時(shí),嚴(yán)格貫徹?zé)峁ぶ贫?,及時(shí)調(diào)整排煙閥門的開啟度,特別是停軋檢修時(shí),在減少空氣、煤氣用量的同時(shí)要將各段的排煙閥門關(guān)小,必要時(shí)要將排煙風(fēng)機(jī)的控制閥關(guān)小,減小排煙風(fēng)機(jī)的相對抽力,使加熱爐爐壓保持在30~35Pa之間,阻止?fàn)t內(nèi)大顆粒粉塵及氧化鐵皮顆粒吸入蓄熱體,同時(shí)還能避免冷空氣進(jìn)入爐內(nèi)增加鋼坯燒損。
(2)正常生產(chǎn)時(shí),合理的控制蓄熱箱的排煙溫度,具體操作方法:①根據(jù)各個(gè)排煙管道上熱電偶的溫度,調(diào)整每組蓄熱箱的排煙檢修閥,保證各組蓄熱箱排煙溫度差值在10℃以內(nèi)。②根據(jù)各段空氣、煤氣的配比統(tǒng)一調(diào)節(jié)各分段排煙閥門,將排煙溫度控制在(140±10)℃范圍內(nèi),這樣就避免調(diào)節(jié)排煙總閥時(shí),蓄熱箱之間排煙溫度相差過大,出現(xiàn)個(gè)別蓄熱箱排煙溫度過低或過高的情況。③日常巡檢時(shí)要經(jīng)常用測溫槍現(xiàn)場測量蓄熱箱的實(shí)際溫度,發(fā)現(xiàn)問題及時(shí)調(diào)整排煙檢修閥,保證排煙溫度均勻、準(zhǔn)確。
(3)工作中根據(jù)實(shí)際情況選擇合理的空燃比,
保證爐內(nèi)煤氣能夠完全燃燒,并注意煤氣壓力和熱值情況,發(fā)現(xiàn)煤氣壓力、熱值出現(xiàn)波動(dòng)應(yīng)及時(shí)調(diào)節(jié)空氣、煤氣用量及各段排煙總閥,嚴(yán)禁單調(diào)空氣或單調(diào)煤氣。煤氣壓力及熱值升高時(shí):首先調(diào)節(jié)排煙總閥,將爐壓控制在25Pa左右,然后依次調(diào)節(jié)煤氣閥、空氣閥,后再將爐壓調(diào)節(jié)到30~35Pa之間,在調(diào)節(jié)空氣、煤氣配比時(shí)多余的煤氣進(jìn)入蓄熱體內(nèi)燃燒。煤氣壓力及熱值降低時(shí):首先調(diào)節(jié)排煙總閥,將爐壓控制在40Pa左右,然后依次調(diào)節(jié)空氣閥、煤氣閥,后再將爐壓調(diào)節(jié)到30~35Pa之間,在調(diào)節(jié)空氣、煤氣配比時(shí)爐內(nèi)煙氣量減少過多,造成排煙
風(fēng)機(jī)抽力相對,將大顆粒粉塵吸入蓄熱體。
5.2技術(shù)改進(jìn)措施
(1)改造蓄熱體前的過濾網(wǎng),選擇過濾效果好、壽命長的不銹鋼網(wǎng)。
(2)在滿足軋制要求的同時(shí)按照熱工制度,選擇低熱值的混合煤氣,盡量減少焦?fàn)t煤氣使用量,既能減少煤氣中雜質(zhì)帶入量,又能降低噸鋼燃耗,提高經(jīng)濟(jì)效益。
(3)加熱爐操作培訓(xùn)時(shí)增加蓄熱體安裝標(biāo)準(zhǔn)、安裝規(guī)范的內(nèi)容,并把親自動(dòng)手選擇正確蓄熱體尺
寸、正確組合蓄熱體作為學(xué)習(xí)重點(diǎn),做到能夠正確安裝和及時(shí)發(fā)現(xiàn)安裝過程中出現(xiàn)的各種錯(cuò)誤。
(4)檢修前對檢修單位具體負(fù)責(zé)安裝工作的帶班人員進(jìn)行詳細(xì)的技術(shù)交底和安裝要求說明;檢修時(shí)安排技術(shù)好,素質(zhì)高的質(zhì)量檢查員全程進(jìn)行監(jiān)督、指導(dǎo),使蓄熱體安裝緊密、無錯(cuò)誤,上部縫隙層層封堵密實(shí)、無遺漏,微煙道、“斷路”、局部“突擴(kuò)管”現(xiàn)象出現(xiàn);檢修結(jié)束后,將爐內(nèi)雜物特別是含纖維的保溫材料要清理,對噴口磚周圍等重點(diǎn)部位要將灑落的耐火材料清掃干凈,減少蓄熱體的粉塵吸入量。
6結(jié)束語
通過操作化及加熱爐熱工制度的嚴(yán)格執(zhí)行,目前包鋼長材廠1#線加熱爐運(yùn)行狀態(tài)良好,正常生產(chǎn)時(shí)噸鋼燃耗控制在1.05GJ/t以下。采用技術(shù)改進(jìn)措施,提高加熱爐檢修、維護(hù)質(zhì)量,蓄熱體換周期延長到12個(gè)月以上,檢修時(shí)也有一部分蓄熱體沒有堵塞,只需換外側(cè)的兩層蓄熱體即可,有效降低了加熱爐維護(hù)成本,提高了生產(chǎn)效率,了工人勞動(dòng)強(qiáng)度,取得了可觀的經(jīng)濟(jì)效益和社會(huì)效益。
